Montage van SolarMagic® in muur/plafond met een wand-rozet.

Wanneer SolarMagic® in muur of plafond gemonteerd wordt, en er is niet voldoende ruimte voor de ventilator en het filtersysteem, dan gebruikt men een wandrozet. De pijp steekt dan een beetje de kamer in. De rozet moet apart worden bijbesteld.

Deze handleiding laat de montage zien van een SolarMagic model M40 in een spouwmuur, maar deze geldt ook voor de andere modellen.

Minimum-maat voor de pijp met ventilator en filtersysteem om zonder wand-rozet toe te passen is:


M40 : 17 cm
M70 : 25 cm
M140 : 28 cm



Bij montage in een muur zonder spouw kan SolarMagic® zonder filter worden toegepast, hetgeen aanzienlijk scheelt in de pijp-lengte die nodig is.

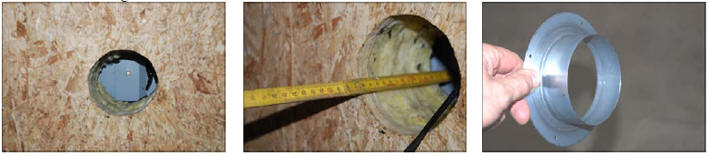

 110 mm gat boren in muur/plafond

  Muur/plafond-dikte meten.

  Muur/plafond-doorvoer.

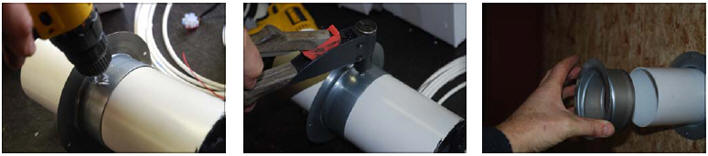

 Muur/plafond-doorvoer monteren    en vastzetten aan de pijp.    De pijp plaatsen in het gat

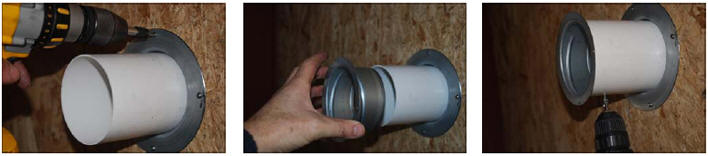

  en vastschroeven    Flens aanbrengen    en met schroeven vastzetten

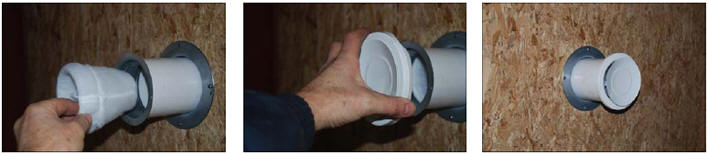

  Filter inzetten .     Luchtrooster op de flens draaien .    Het eind-resultaat
